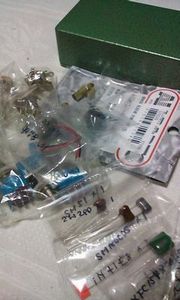

ギャレットさんのAサイズ緑が発注する前に売り切れていたので、A+サイズになりました。ただでさえ中身が少ないのにこれで更にスカスカに…
ちなみに中央やや上に見える金色の物体はブラススリーブです。Sound Houseさんで買いました。

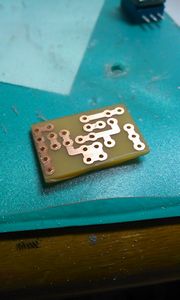

これ確かあと３つくらい余ってたような…まぁともかく超狭小基盤です。

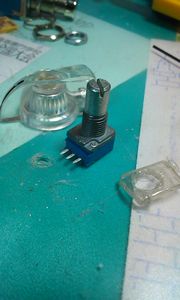

左のが今回使うノブ、右のはスペーサーです。2mmくらいの塩ビ板から切り出して穴開けしたものです。見えないところで大事な仕事。
写ってませんがブラススリーブはここで使います。ポットは6mmなのに対してノブは1/4"用なのでブカブカなんですね。だからスリーブで隙間を…え、わかった？もういい？すんません…
ポットはPCB端子なので、ユニバーサル基板を小さく切って接続しています。
※Nisseiは経営破綻したので今後同社のコンデンサは流通が危ぶまれます(2010/7/30)
ちょっとミスったんだけどね…秘密…

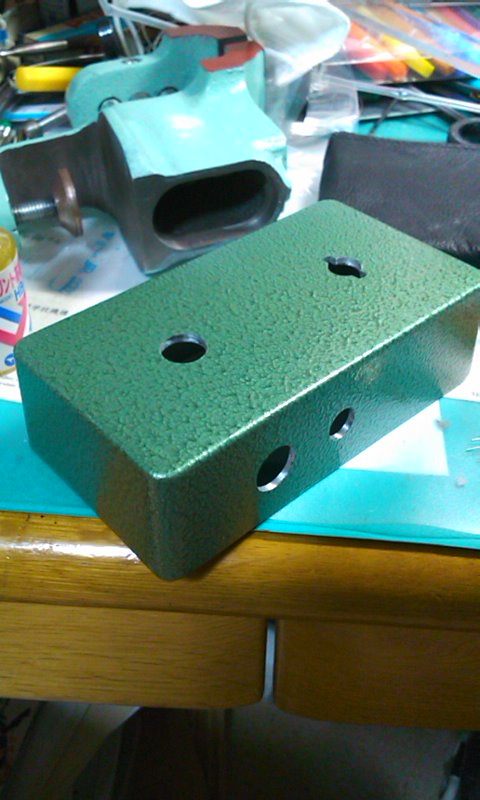

ここで、ちょっといつもと違う箇所があるんですね。
まず、LEDの穴が無いこと。LEDそのものは「ある」んですけどね。
もうひとつは…

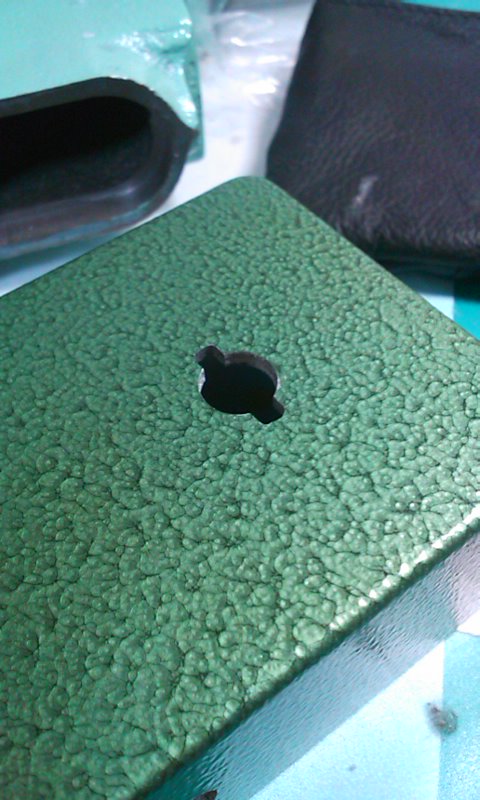

これ、実はちょっとした細工なんですね。穴に平ヤスリを突っ込んで縦にしてゴリゴリしました。

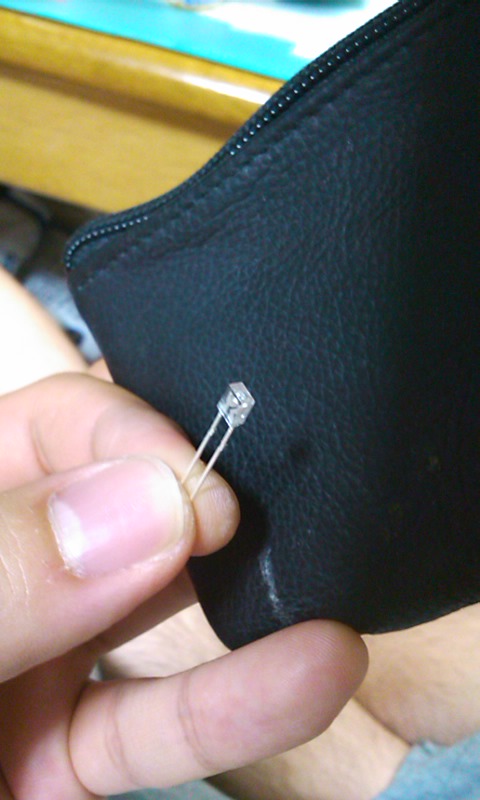

ネタばらしすると、さっきの凹みにこいつをはめようという実験なんですね。すると透明ノブが光る！！というスンポーなんですよ。いーねいーね（わかる人にはわかるネタ）。
購入先はエルパラさんです。ちなみに色は赤で、２つ買ってます。1000円未満の買い物だと受け付けて貰えないのがちょっと不満です。

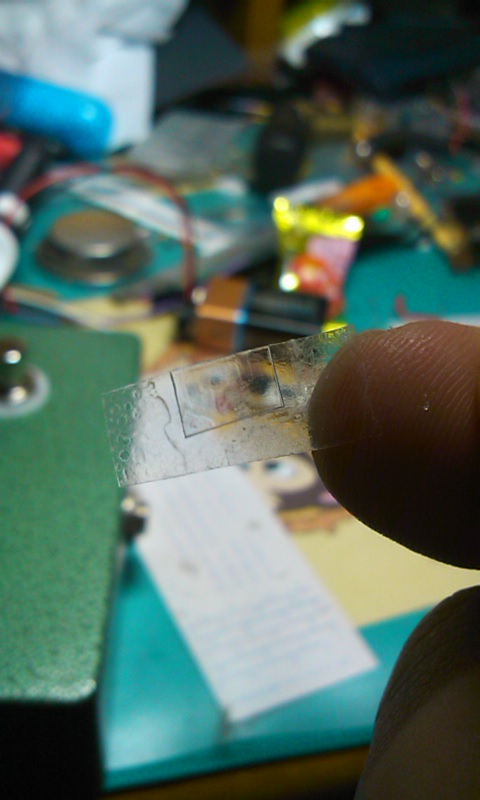

ちょっと見づらいですが、何のことはありまへん。プラ板にテープを貼っただけです。ただしある一辺（写真では上の辺）にテープがはみ出さないようにします。
これを２つ作ります。

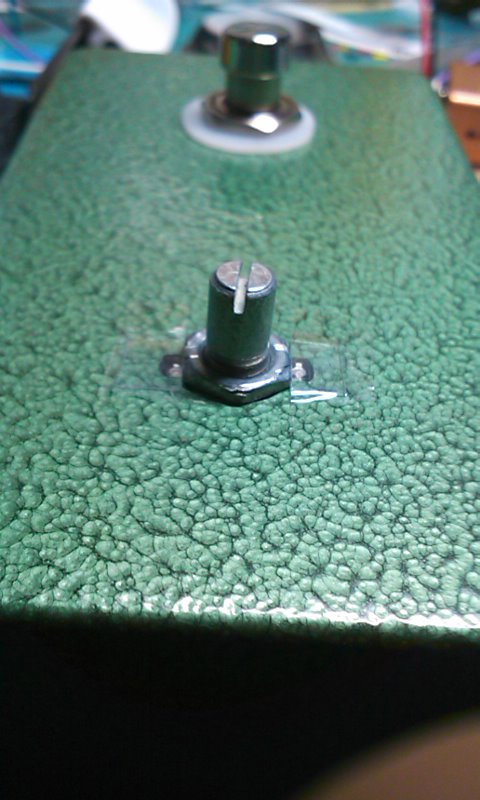

１．まずポットを取り付ける。
２．凹みがはみ出しているので、さっきのプラ板を凹みの上に貼る。
３．LEDを中から差し込み、接着剤（今回はホットボンドを用いた）で接着。
４．プラ板を剥がす。
これで終了です。これを使うことでケース上面から飛び出さず、ツライチにしたポットに干渉しないように出来るんですね。
剥がすと…

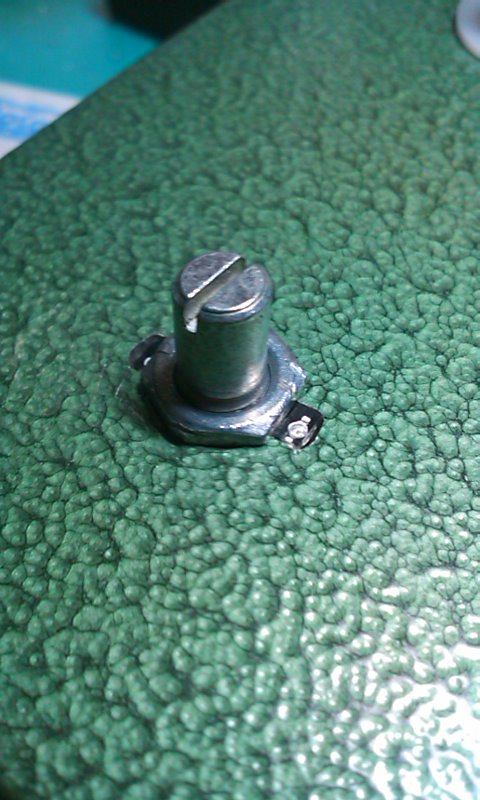

こんな感じです。いーねいーね。

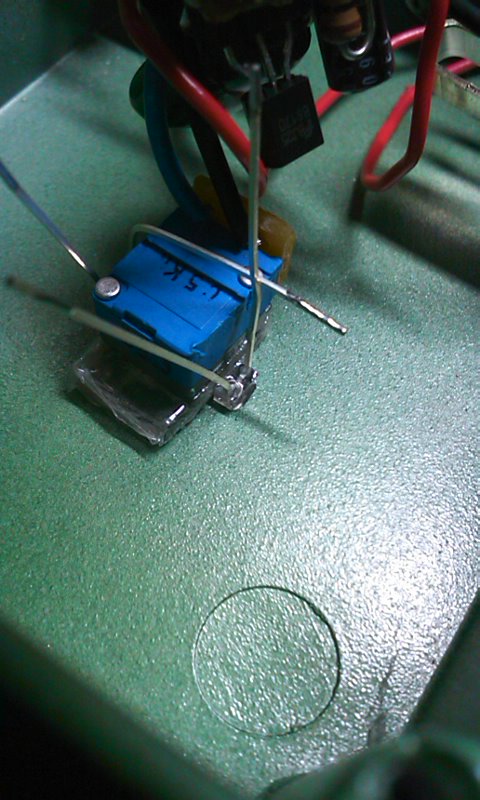

ナットがちょうどいい位置で止まっていますが、これは偶然ではないです。先ほど紹介したスペーサーにセロテープを巻いてナットの角度が最適になるよう調整してるんですね。試行錯誤でしたよこれ…

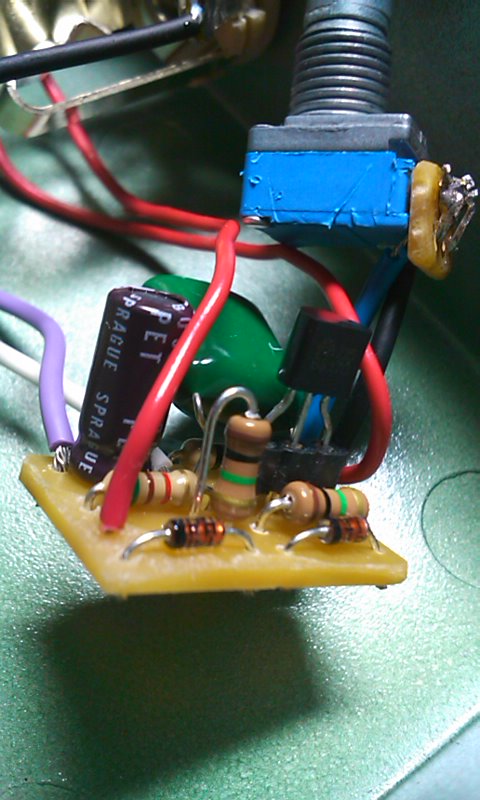

これからホットボンドのベタ塗りで固定した後、ハンダ付けです。LEDを並列接続して510Ωの抵抗をかましてあります。

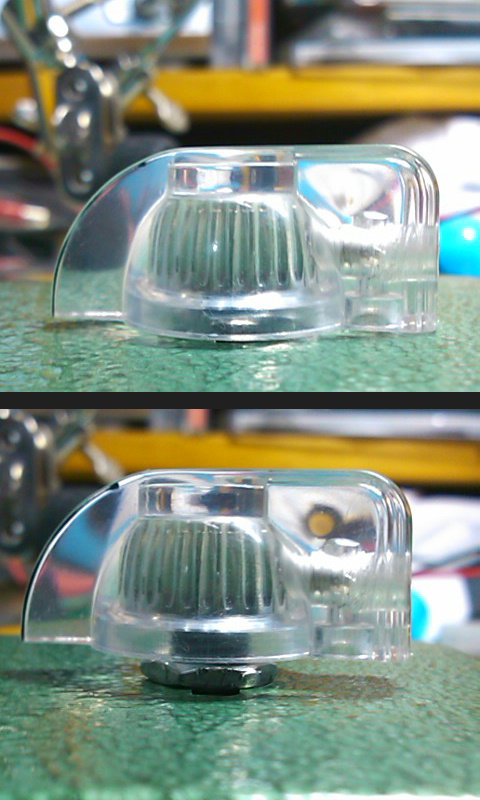

LEDの光を余さずノブに伝えたいというのと、単に浮いてるとカッコ悪いというのとで笑
けっこうナットが見えてるのカッコ悪いと思うんですよ。ノブにもよりますが…。

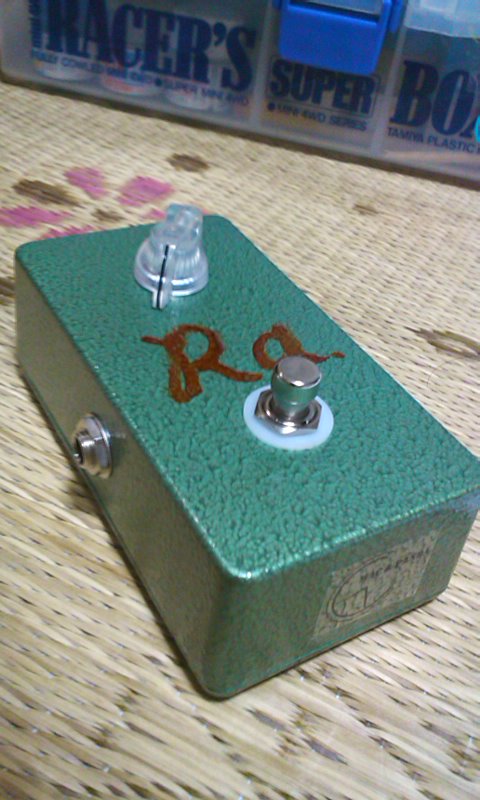

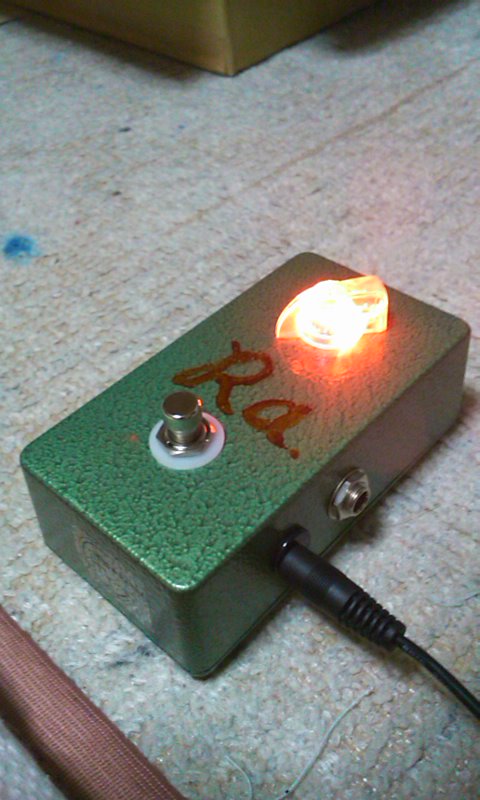

ホントは塗装しないかな…とも考えたんですが、やっぱり少しはと思って文字を書いてみました。

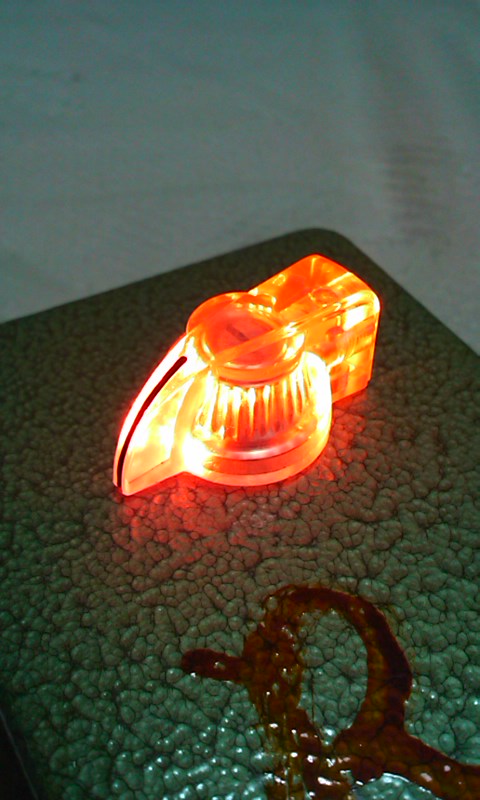

かっちょえーです。けっこう明るいから1kΩでも良かったかも。写真では白くなっちゃってますが、本物はこの比じゃないです。もっとかっちょえーです。
実は前々からやってみたかったこの仕様なんですが、ヤフオクで似たようなのが出品されてたので若干テンション下がりました。
ヤフオクのと違うのはLEDを２発搭載しているので光の広がりが良いこと、角形LEDを使っている人はまずいないので新しいこと、その分加工が難しいこと…ですかね。
肝心の音はというと、若干高域が削れてファットになります。Blues Breakerの前段に繋いで弾いてみたんですが、ゲインMAXでえらい太くなります。もうお前ホントにブルブレか？ってくらい。ジャキュ―ンがバゴ――ンって。
恐らくコンデンサの影響ですね、それこそあのでっかいマイラの。前例があるので…。次はMalloryやら何やら使ってみたいですな。
太陽神“Ra.”の名に恥じない（？）ものになったと自負していますｗ
ちなみにこれは嫁いでゆきました。さらば…
